一、原理(定位夹紧)

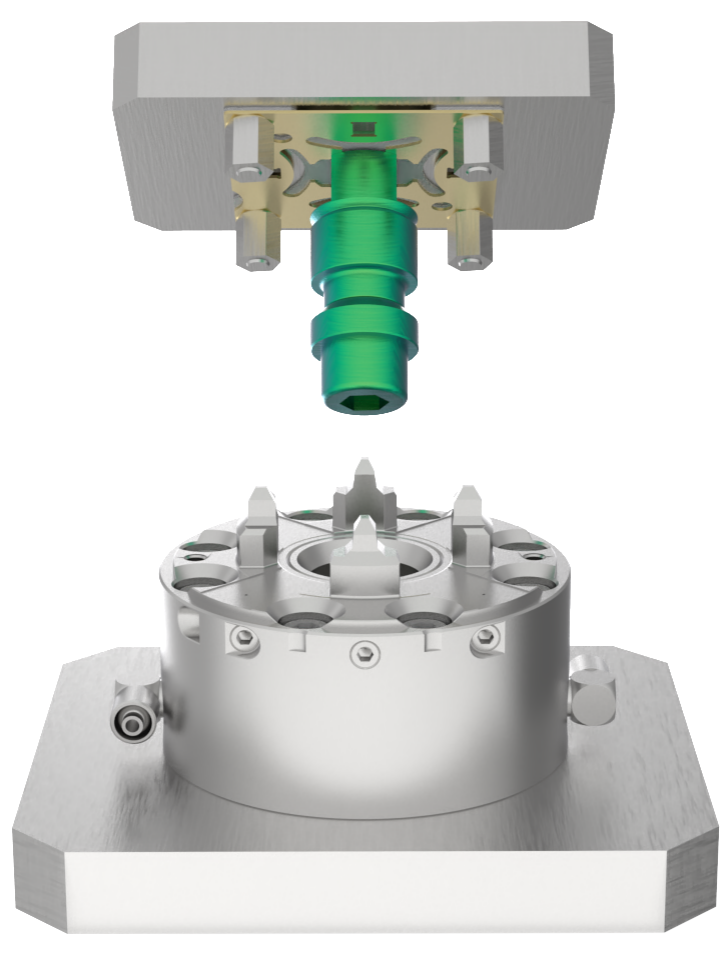

定位是通过定位片来固定被加工件或电极，在通过拉钉装夹在卡盘上，卡盘上的定位柱与定位孔进行配合镶套，从而实现让机床和工件的精度保持相等，重复定位精度为2μm；夹紧则是通过卡盘内部弹簧产生的向上弹力将钢球往拉钉母孔中心聚夹紧拉钉；取工件时需通入气体将弹簧往下压缩，钢球松开后方可拔出拉钉取出工件。注：通气作用是解锁和清洁，夹紧力来源是靠弹簧机械夹持。

三、产品特点

(1)重复定位精度高，被广泛应用于精密机械加工和模具制造；
(2)灵活性高，快速更换，减少重复校正的时间和作业量；
(3)唯一标准化接口，定位基准统一，可在工序转换时，机床停机时间缩短；

(4)安全可靠，带自锁功能的球锁紧装置。根据工况可选15000N的夹持力，在失压情况下也不会打开。

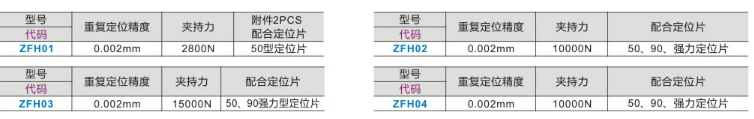

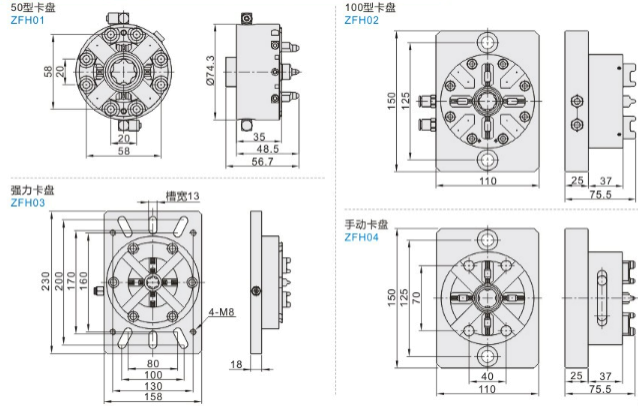

四、技术选型参数

五、使用场景及运用

1）可装在电火花机的主轴和液槽中，精确、可靠

2）特别适用于铣削、钻削、磨削和车削
3）完全适用于特殊工装组合

4）用于石墨加工

六、使用注意事项

1.使用前先检测ITS卡盘内孔是否干净，并将四个支撑脚（六角钉）的底面清洁干净；然后检查夹头组合上的拉钉安装是否准确，拉钉的拉钉环有没被装反，最后检测定位片有没有磨损，损坏；

2.安装过程中，安装夹头进卡盘时，将定位片的定位孔对准卡盘的定位柱，并需轻放和轻拿，不能撞到基准面从而影响精度；最重要是需保证使用的气压在0.6MPa，否则卡盘无法锁紧，当卡盘锁紧后，最后检查是否装紧即可开始加工；

3.使用结束时，先用气枪把卡盘表面吹干净，然后在拿出电极或夹头，防止铜屑进入夹头或卡盘内孔；其次是要用防尘铝塞封住卡盘；定期进行维护，对夹具的钢珠部位涂黄油，并运行开关，使钢珠活动，让油充分润滑。
