一、产品介绍
零点定位夹紧器“圆柱型下拉式夹具”能够有效的避免在加工中因工具带来的加工干涉，可实现对工件5面进行加工。通过对圆锥面和装夹面的两面约束来进行定位。
使用普通夹具时 使用成套夹紧器时
普通夹具在加工时会因夹具的干涉无法加工到的地方需要第二工序加工。由于多次工序造成夹具的装拆，也有可能会影响精度。
由于夹具对加工不造成干涉，所以不需要额外工序。一个工序同时加工多个面，消除了装拆带来的影响，精度有了大幅度提升。
二、分类
根据产品类型可分为：凸缘型 单型 双型。
这三种类别各有3种尺寸可供选择分别为外径为φ40、外径为φ60、外径为φ80 满足大部分生产需求。
三、材质与表面处理
材质为SUS440C 经过热处理后硬度可达到58～60HRC,作为定位零件其硬度使得产品本身更不容易损坏压坏。
四、产品选型
1、根据所使用环境及需要定位的高度来选择合适的夹紧器；
2、根据被加工产品的大小来选择外径的大小，以免出现小产品用大夹紧器或大产品使用小夹紧器；
3、我们目前的型号有：
凸缘型：ZFA20-D40 ZFA20-D60 ZFA20-D80
单型：ZFA21-D40 ZFA21-D60 ZFA21-D80
双型：ZFA22-D40 ZFA22-D60 ZFA22-D80
五、零点定位夹紧器的使用案例

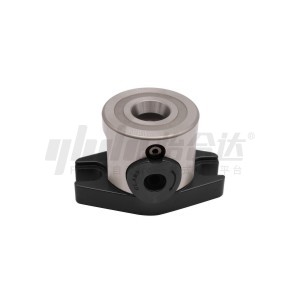

凸缘型使用案例示意图。

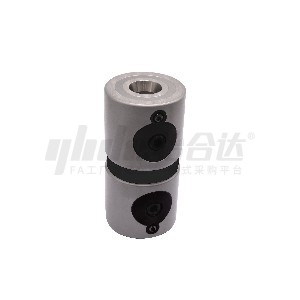

双型使用案例示意图。
单型使用案例示意图。
六，零点定位夹紧器的优点。
1，节省时间易操作。
在以往的加工中，我们都是将制作的工装夹具以及虎钳、卡盘直接安装在机床 工作台上，这个操作需要花费大量的时间而且还需要熟练的老师傅进行定中心，因此十分的麻烦。但是现在只需要将夹具板安装在零点定位夹紧器上拧紧即可，任何人都能进行工装夹具交换，无需进行特殊培训，大大缩短了所需时间。
2.规格不同的机床和工件的通用性。
以往我们使用的是不同厂家的工装夹具，由于底板和交换板各个厂家有自己的规格尺寸，因此无法进行通用。但是由于零点定位夹紧器能够在底板和交换板的任意位置上进行安装，而且移动也很方便，因此能够应对各种规格的机床实现机床和工件的通用性。
3.工装夹具交换的重复定位精度。
我们通过将用于安装零点定位夹紧器的底板部分，用该机床自行加工，使得即使各种机床有各自的机械误差也能让重复 定位精度在0.02mm以内。
