一、产品基本介绍
包覆磁铁由外部聚氨酯包覆层或硅橡胶包裹内部钕磁铁构成,产品主要分为标准型、减震型、以及盘型。标准包胶型磁铁以及减震型磁铁外部包裹聚氨酯材料。盘型包覆磁铁内部由多个强磁钕磁铁按照一定的磁路排列而成,通过排列产生强大的闭合磁场,吸盘采用硅橡胶材料包裹,避免了磁铁与被吸附金属表面直接接触,防止被吸附表面擦伤,同时也保护了强磁因吸力过大而造成的损失和破损,增大了包覆磁铁的使用寿命。
二、产品分类介绍

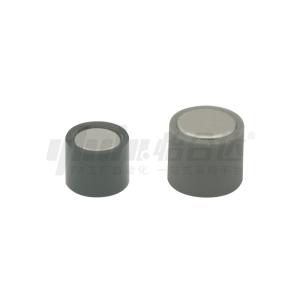

包覆磁铁 包胶型 圆型 |
包覆磁铁 减震型 外螺纹型/内螺纹型 |
|
|
BMQ01 |
外螺纹款:BMQ51/BMQ56 内螺纹款:BMQ61 |
1.耐腐蚀、耐冲击、质量高、经济耐用; |
1.内含强磁,标准型最小吸引力可达到4kg,也接受磁力定制型; |
2.应用行业:医疗设备、锂电、新能源行业; |
2.聚氨酯包覆,有助于静音接触以及防止工件磨损; |
3.支持非标定制。 |
3.支持非标定制。 |
包覆磁铁 盘形 凸台型 |
包覆磁铁 盘形 内螺纹型 |
|
|
内螺纹款:BMQ35 外螺纹款:BMQ36 |
BMQ31 |
1.跟一般磁铁相比,该款包覆磁铁的磁性集中在作用平面,其他面几乎没有磁性,螺纹可根据工程师主观能动性进行工件之间配合使用或加工; |
|
2.特性:磁力面集中,接触面积大带来的强吸附,耐冲击; |
|
3.支持非标定制。 |
三、产品特色优势
①外包聚氨酯包覆层,有良好的耐冲击性、耐磨性,经济耐用;
②产品静音效果良好,磁铁吸附时基本不会产生噪音;
③聚氨酯包覆层实现车间自制,可以给与客户更多价格支持,进一步保障产品质量和交期;
④产品应用广泛,可广泛适用于医疗、锂电、新能源、3C电子等行业设备。
四、产品选型介绍
该产品主要基于使用工况来进行包覆磁铁选型,主要选型参数在于款式、尺寸和吸附力。
根据使用工况的不同,可以选择不同磁力大小不同,规格不同的包覆磁铁,而我司目前包覆磁铁最大规格可以达到φ88mm,标准型号下的最强吸附力可以达到42kgf;外形尺寸可以根据使用工况进行定制。
型号 |
M |
H(mm) |
吸附力(kgf) |
|
代码 |
D(mm) |
|||
BMQ31 |
22 |
M4 |
6 |
3.5 |
以上表格为选型示例【BMQ31-D22】
具体参数为:
BMQ31-平面型包覆磁铁;
D22-产品外径22mm;
M4-中心M4内螺纹孔;
H6-厚度6mm;
吸附力:3.5-此款磁铁吸引力参考值为3.5kgf
