一、确认定位销与衬套的结构样式
|
种类 |
|||
|
定位销 |
直杆型定位销 |
衬套 |
无肩型衬套 |
|
台阶型定位销 |
带肩型衬套 |
||
|
带肩型定位销 |
法兰型衬套 |
||
|
汽车焊接用定位销 |
异形孔衬套 |
||
|
陶瓷定位销 |
陶瓷定位销用衬套 |
||
|
高硬度不锈钢定位销 |
高硬度不锈钢衬套 |
||
|
··· |
··· |
||

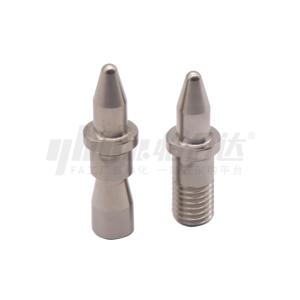

部分产品展示：
二、安装固定方式
常用到安装方式：压入型、内螺纹型、外螺纹型。
固定方式：压入式、螺母固定、螺钉固定。
三、材质种类及处理方式选择
常用金属：
|
材质 |
淬火硬度 |
表面处理 |
|
SKS3 |
53～58HRC |
- |
|
53～58HRC,镀层硬度850HV |
镀硬铬，镀层厚度3～5μm |
|
|
58～61HRC |
- |
|
|
58～61HRC,镀层硬度850HV |
镀硬铬，镀层厚度3～5μm |
|
|
SKS93 |
54～58HRC |
- |
|
发黑 |
||
|
无电解镀镍 |
||
|
56～60HRC |
- |
|
|
无电解镀镍 |
||
|
SKD11 |
53～58HRC |
- |
|
53～58HRC,镀层硬度850HV |
镀硬铬，镀层厚度3～5μm |
|
|
SUJ2 |
50～55HRC |
- |
|
发黑 |
||
|
无电解镀镍 |
||
|
HRC56～,镀层硬度850HV |
镀硬铬，镀层厚度3～5μm |
|
|
SUS304 |
- |
- |
|
镀层硬度850HV～ |
镀硬铬，镀层厚度3～5μm |
|
|
SUS440C |
48～53HRC |
- |
|
S45C |
43～48HRC |
- |
|
43～48HRC |
发黑 |
|
|
43～48HRC,镀层硬度850HV |
镀硬铬，镀层厚度3～5μm |
|
|
··· |
··· |
··· |
非金属材质
|
材质 |
使用环境 |
|
聚甲醛 |
-45～95℃ |
|
聚缩醛 |
-45～95℃ |
|
MC尼龙 |
-40～120℃ |
|
导电性MC尼龙CDR2 |
-40～120℃ |
|
PEEK |
-50～200℃ |
|
氧化锆 |
硬度高、耐磨损、耐腐蚀、耐高温、绝缘性 |
|
氧化铝995 |
|
|
··· |
··· |
四、尺寸公差选择
定位销和衬套主要有固定型和范围型两类产品，固定型产品尺寸仅可以通过选择的方式确定，范围型产品尺寸则可以在范围内自由指定。定位销直径最小可做到0.4mm，衬套壁厚可做到1mm；定位表面粗糙度可做到Ra0.4；公差等级IT6级，直径公差5μm以内，长度公差可做到0.01mm。
五、追加工选择
为满足客户特定应用场合或使用要求提供的非标定制方式，可根据使用要求进行选择。
定位销追加工选型方法示例：
衬套追加工选型方法示例：
客户依据需要可选用一种或者多种追加工。
