案例介绍

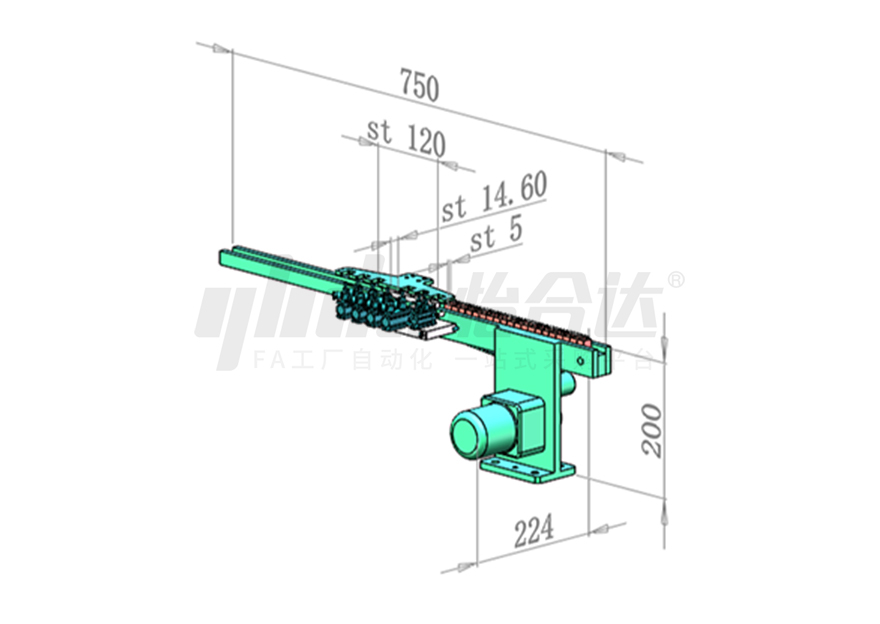

| 一、设计思路 | ||
| 设计目的： | 将高温工件经过冷却吹风输送机构降温后流出。 | |
| 设定场景： | 适用于生产线工件点胶高温固化后段冷却场景 | |
| 动作流程： | 1.冷却风扇启动运行 | |
| 2.高温工件慢速流入输送机构 | ||
| 3.高温工件经过风冷降温后流出 | ||
| 二、结构参数 | ||
| 外形尺寸： | L2040x W415 xH494(mm) | |
| 通用性： | 适用于相同尺寸各种工件 | |
| 循环周期： | 根据工件温度及降温效果调节输送机运行速度。 | |
| 精度： | ±0.3/200(mm) | |
| 三、示例应用 | ||
| 工件形状： | 方形 | |
| 工件尺寸： | 22x17x18.5(mm) | |
| 工件类型： | 3C | |
| 工件重量： | 单个工件≈6.2(g) | |
| 负载重量： | 出料错位组件M≈0.53(Kg) ≈5.2(N) | |
| 气源： | P=0.5(MPa) | |
| 电源： | AC220V 50Hz / DC24V | |
| 四、计算过程 | ||
| （主要标准件选型计算） | ||
| 以下参考怡合达FA工厂自动化零件 选型技术资料 | ||
| WHA13-12-75-2-C 气动滑台 负载85(N) | ||
| （整体设计工况计算） | ||
| 案例所需负载为5.2N，实际负载为85N，因此符合当前设计要求。 | ||
