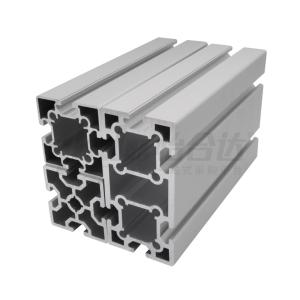

一、型材设计
为防止连接处松动，型材的T形槽都是内凹的，具有这种结构的型材在对接时只有边缘的线接触，T形槽受力变形也被限定在弹性范围内，显著提高了结构的稳定性。
二、型材直线度
型材水平放置，任意位置的长度L2=300mm,其弯曲变形高度数h2的最大值不超过0.3mm（L2=300mm，h2≤0.3mm）。型材全长L1的弯曲变形高度h1参照下表：
三、型材扭曲度
型材水平放置，宽度W，因弯曲和扭曲而使端部翘起，其扭曲变形高度T参照下表计算：
四、型材平面度
型材水平放置，型材短边W的最大平面容差D，参照下表：
五、铝合金机械性能参数表
六、铝型材的强度校核
对于韧性材料制成的梁，当梁的危险截面上的最大正应力达到材料的屈服应力(σs)时，便认为梁发生失效；对于脆性材料制成的梁，当梁的危险截面上的最大正应力达到材料的强度极限(σb)时，便认为梁发生失效。即：σmax=σs(韧性材料)，σmax=σb(脆性材料)，这就是判断梁是否失效的准则。铝型材属于韧性材料。为了保证型材具有足够的安全裕度，型材的危险截面上的最大正应力，必须小于许用应力，许用应力等于σs或σb除以一个大于1的安全因数ns(一般ns取1.3~1.5)。于是，有：为了保证型材具有足够的安全裕度，型材的危险截面上的最大正应力，必须小于许用应力，许用应力等于σs或σb除以一个大于1的安全因数ns(一般ns取1.3~1.5)。于是，有：
上述二式就是基于最大正应力的型材弯曲强度计算准则，又称为弯曲强度条件，式中[σ]为弯曲许用应力；ns和nb分别为对应于屈服强度和强度极限的安全因数。
型材的弯曲强度计算步骤：
（1）根据型材受到的约束性质，从表1中查出型材的最大弯矩计算公式，算出最大弯矩值；
（2）由最大弯矩值，根据公式
算出型材在最大弯矩截面处所受的最大内应力；
（3）查表2，得出所用型材的屈服强度σ0.2.除以安全系数1.5，得出许用应力[σ]；
（4）用算出的最大内应力与许用应力比较，当所受最大内应力小于许用应力[σ]时，型材的强度满足承载要求。对于产生弯曲变形的型材，在满足强度条件的同时，为保证其正常工作还需对弯曲位移加以限制，即还应该满足刚度条件：
公式中，L为跨长 ,
为许可的挠度与跨长之比(简称许可挠跨比)，一般工程中通常只限制梁的挠跨比
。在怡合达目录册中，规定所有受力型材，其最大挠跨比不超过
。
七、举例说明
（1）根据型材受到的约束性质，从表1中查出型材的最大弯矩计算公式，算出最大弯矩值；
（2）由最大弯矩值，根据公式
算出型材在最大弯矩截面处所受的最大内应力；（3）查表2，得出所用型材的屈服强度σ0.2.除以安全系数1.5，得出许用应力[σ]；
（4）用算出的最大内应力与许用应力比较，当所受最大内应力小于许用应力[σ]时，型材的强度满足承载要求。对于产生弯曲变形的型材，在满足强度条件的同时，为保证其正常工作还需对弯曲位移加以限制，即还应该满足刚度条件：
公式中，L为跨长 ,
为许可的挠度与跨长之比(简称许可挠跨比)，一般工程中通常只限制梁的挠跨比 。在怡合达目录册中，规定所有受力型材，其最大挠跨比不超过 。一条AOB05-4080的型材，长度L=1250，两端固定，在其中间部位加载150公斤的载荷，试校核其强度。如下图：一条AOB05-4080的型材，长度L=1250，两端固定，在其中间部位加载150公斤的载荷，试校核其强度。如下图：
第一步：校核型材的抗弯强度。
中查到型材集中载荷简支梁结构。其最大弯矩为Mmax=(
)=150*9.8*1.25/4=459.4/N·m，查AOB05-4080型材的弹性模量E=70000N/mm2 查型材技术参数表，得截面惯性矩Ix=174455mm4 Iy=655220mm4 抗弯截截面系数为Wxmax=8722.75mm3Wymax=16380.5mm3
代入正应力公式：（1.用80面作承载面）：
（2.用40面作承载面）：
查表2，6063-T5的屈服强度为145 Mpa，除以安全系数1.5，52.67MPa≤145/1.5=96.7 MPa,故此款型材用80面作承载面能满足承载150公斤的强度。同理，28.05MPa≤145/1.5=96.7 MPa，此款型材用40面作承载面能满足承载150公斤的强度。
第二步：校核型材的刚度。
按最大挠度公式：（1：用40面作承载面）：
按公式：
1.30/1250=0.001=1/1000=0.001，故用型材40面承载可满足刚度要求。
（2：用80面作承载面）：
按公式：
4.89/1250=0.0039≥1/1000=0.001，故用型材80面承载不能满足刚度要求。
结论：一条长度为1250mm的AOB05-4080型材，要承载150kg的载荷，只能用40面来承载，才能满足强度和钢度要求。
结论：一条长度为1250mm的AOB05-4080型材，要承载150kg的载荷，只能用40面来承载，才能满足强度和钢度要求。
结论：一条长度为1250mm的AOB05-4080型材，要承载150kg的载荷，只能用40面来承载，才能满足强度和钢度要求。
九、常用铝合金梁的反力，剪力，弯矩和挠度计算公式一览表
节选自《机械设计手册》
按最大挠度公式：（1：用40面作承载面）：
按公式：
1.30/1250=0.001=1/1000=0.001，故用型材40面承载可满足刚度要求。
（2：用80面作承载面）：
按公式：
4.89/1250=0.0039≥1/1000=0.001，故用型材80面承载不能满足刚度要求。
结论：一条长度为1250mm的AOB05-4080型材，要承载150kg的载荷，只能用40面来承载，才能满足强度和钢度要求。
结论：一条长度为1250mm的AOB05-4080型材，要承载150kg的载荷，只能用40面来承载，才能满足强度和钢度要求。
结论：一条长度为1250mm的AOB05-4080型材，要承载150kg的载荷，只能用40面来承载，才能满足强度和钢度要求。
九、常用铝合金梁的反力，剪力，弯矩和挠度计算公式一览表
节选自《机械设计手册》
