冲压外圈滚针轴承产品特点及应用

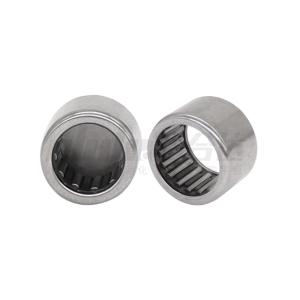

冲压外圈滚针轴承为薄形冲压成型外圈的滚针轴承，其主要特点是截面高度很低而承载能力较高。主要用在结构紧凑、价格便宜且轴承箱内孔不能作为滚针保持架组件滚道的配置位置。冲压滚针轴承与轴承箱以过盈配合的方式安装，可省去挡肩、锁紧螺母等轴向定位结构。

此款轴承根据工作转速和负载大小,可选择附有保持架和满滚子两种保持架形式。根据防尘要求还可以选择标准型、一端密闭型和两侧密封型等防尘结构。冲压滚针轴承与轴承座的安装采用压入固定方式，无需轴向固定，用途广泛，适用于经济型的批量生产产品。

轴承的形式与系列代号如下规则所示：

确认轴承的形式后，可根据需求尺寸的额定动静载荷选择合适的公称型号。

轴承的精度

冲压外圈型滚针轴承的外圈为薄壁，不可避免会因热处理发生变形的情况，所以直接测定实物是不妥的，需要将轴承压入环规后使用塞规测定内接圆直径，外圈的宽度公差一般为0到0.3mm。

轴承的配合

冲压外圈型滚针轴承需要在压入轴承座后才能获得正式的尺寸精度。由于四薄壁外圈，所以轴承座的尺寸、形状及刚性直接影响到轴承的精度。

冲压外圈滚针轴承推荐的配合如下表所示：

注意：如果轴承座的材质为轻型合金及薄壁钢管，其厚壁和形状对内接圆直径的影响特别大，故需在量产之前进行装配试验，确认尺寸变化后，确定轴径的容许公差以基本达到普通间隙。

轴承的安装

冲压外圈滚针轴承需使用工具往轴承刻印一侧朝上稳稳压入，避免锤子直接敲击。冲压外圈滚针轴承的外圈是用过盈配合结实压入轴承座的，无需固定轴向定位。

安装工具示例
