直线导轨基础介绍

直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于高精或高速直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。

二、产品组成

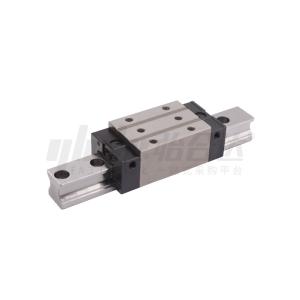

直线导轨主要由轨道和滑块构成滑块和轨道之间有4列钢球(微型导轨是2列钢球)，通过钢球的滚动实现滑块的运动。

三、使用场合

适用于往复运动的场景，可应用行业比较广泛。

四、产品特点

（1）具备自动调心功能

（2）负荷能力大

（3）使用寿命长

（4）精度高

直线导轨一般根据使用条件，预期寿命和负载能力选型：

（1）使用条件的确定

（2）型号选用

（3）工作负荷计算

（4）等效负荷计算

（5）静安全系数的验算

（6）静安全系数的判断

（7）平均负荷计算

（8）使用寿命验算

（9）与需求寿命比较

（10）刚性的确认

（11）精度的确定

（12）润滑和防尘的选用

（13）选用完成

六、安装与拆卸

（1）使用油石等工具，安装前必须清理安装面的毛边，污物

（2）导轨平放在基准面上，轨道的基准面贴向侧向安装面

（3）使用螺钉把轨道锁在基准面上，注意不要完全锁紧且螺钉和轨道安装孔相匹配

（4）调整直线度，依次把轨道定位螺钉锁紧

（5）使用扭力扳手按照规定的扭力值，依次锁定轨道装配螺钉

（6）配对的轨道依照1至5步骤安装

七、保养维护

（1）用干净的布把轨道和滑块的三个面（两侧面及上面）擦拭干净

（2）用毛刷把油脂均匀的涂在轨道和滑块的三个面（两侧面及上面）

生锈。原因分析：轨道本身不具备防锈能力，轨道表面油膜破坏后生锈。

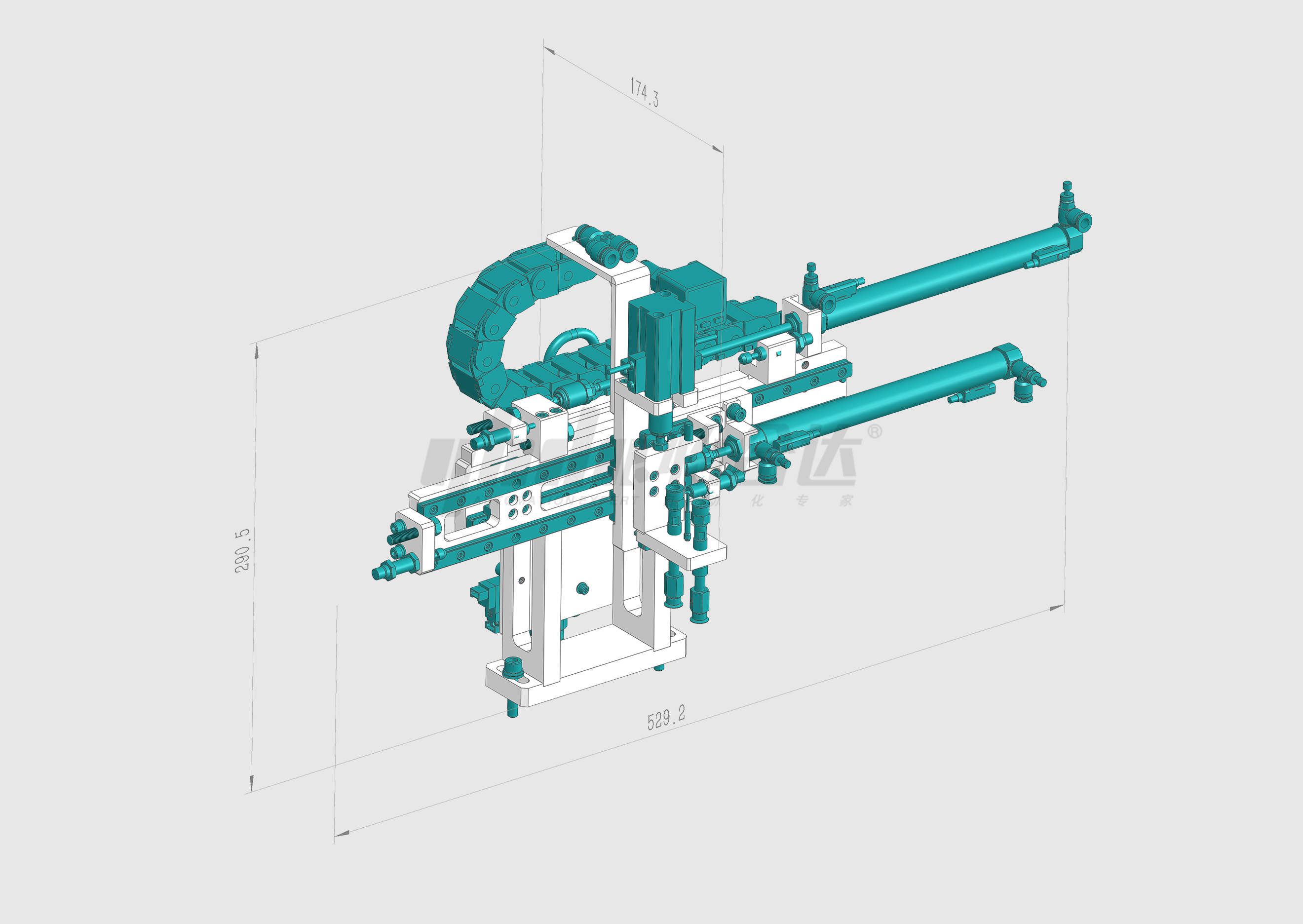

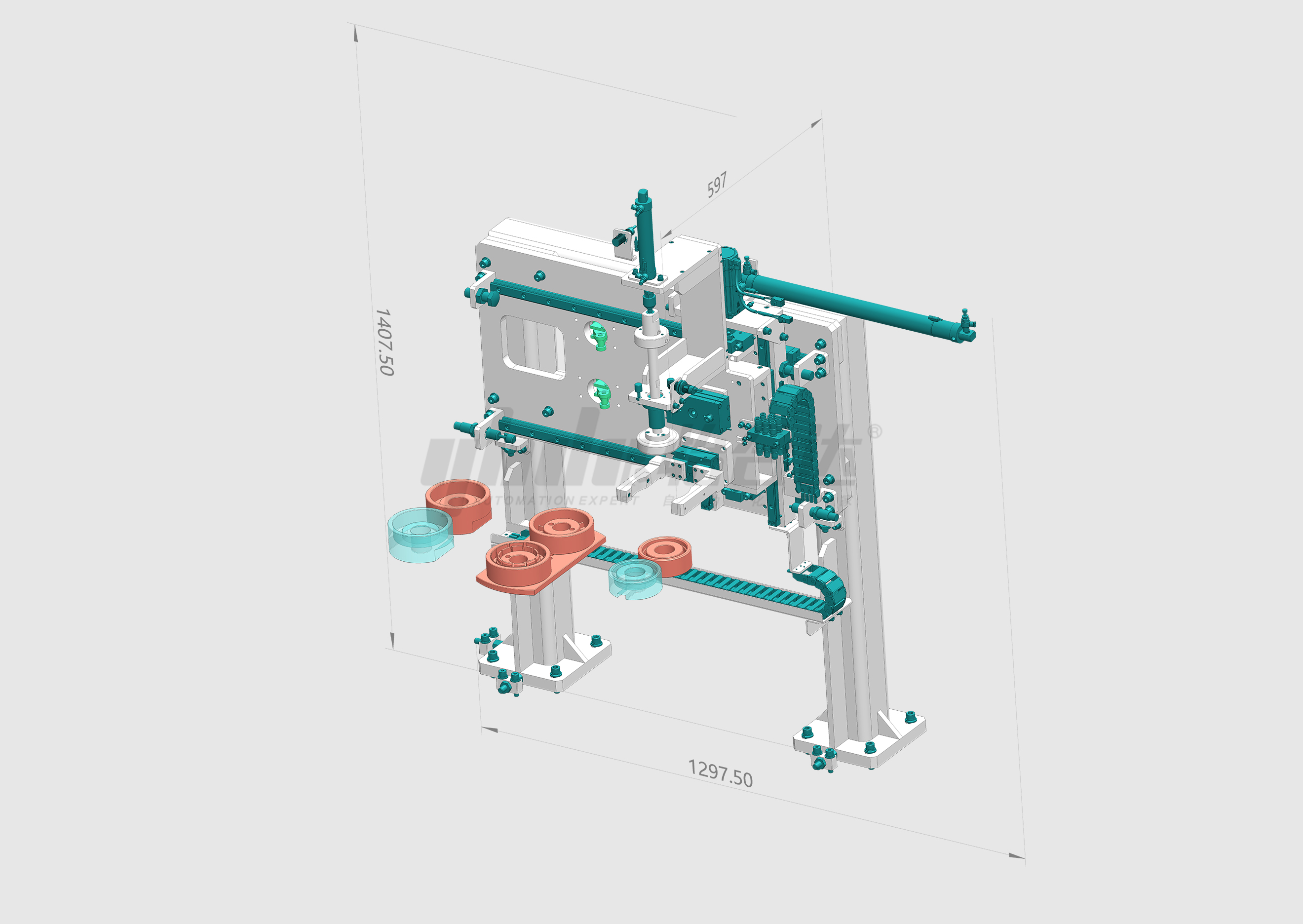

九、示例案例：

零件应用说明： 与丝杆配合使用，主要起承载作用零件应用说明： 与丝杆配合使用，主要起承载作用
