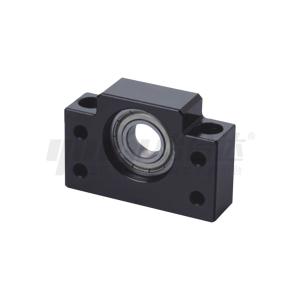

一、什么是丝杠支座
起到支撑及固定滚珠丝杠或导向轴的作用，与滚珠丝杠，直线导轨或导向轴，联轴器或同步轮配合使用，形成直线运动机构。
二、产品特点
（1）丝杠支座与滚珠丝杠配合使用，适用于水平安装或垂直安装的场合。
（2）丝杠支座分为固定侧和支撑侧。
（3）丝杠支座固定侧配有轴环和螺母， 支撑侧配有卡簧，方便安装使用。
三、示例案例
四、安装与拆卸
（1）安装丝杠支座至丝杠：
1）安装固定侧
固定座单元插入后,拧紧锁紧螺母,用垫块和内六角固定螺丝将其固定。
* 安装支座时可用V型块将丝杠垫起。
* 丝杠轴插入固定侧时,注意请不要将油密封圈的凸缘弄翻。
* 应笔直插入，防止卡住。切勿大力敲击(先在丝杠轴端涂些润滑脂是好办法）
* 锁紧螺母为临时紧固状态。
* 请勿拆开固定侧。
* 请正确使用轴环——压轧丝杠固定侧左右各使用一个，研磨丝杠固定侧锁紧螺母端使用一个。
2）安装支撑侧
用扣环将支撑侧轴承固定到丝杠轴上,并装入支撑侧支承座。
（2）安装丝杠组件至基座
1） 使用螺母座把螺母安装在工作台时,将丝杠的螺母插入螺母座并暂时拧紧。
2） 将固定侧单元临时紧固至基座上。此时,将工作台移近固定侧单元并对准轴中心,调整工作台使其能平滑移动。
* 以固定座单元为基准时,请将螺母外径与工作台或螺母座内径之间留出一定间隙进行调整。
3） 将工作台移近支撑侧的支承单元,并对准轴中心,使工作台往返数次,一直调整到螺母整个行程都能平滑运动,并暂时将支承单元拧紧在基座上。
（3）确认精度以及紧固
1）用千分表一边测试滚珠丝杠轴端的跳动及轴向间隙,一边按螺母、螺母座、固定座单元、支撑座单元的顺序依次完全拧紧。
2）将马达托架安装到基座上。用联轴器将马达与滚珠丝杠连接起来。请注意进行充分的试运行。
* 组装后如果发现滚珠丝杠运行有异响或移动时有卡顿现象需旋松各个零部件的连接重新进行调整。
五、使用注意事项
（1）滚珠丝杠组件与直线导轨的平行度。
1）平行度是指滚珠丝杠性对于直线导轨产生上下或左右的倾斜。
2）倾斜误差容许范围为1/2000（参考）。
（2）其他注意事项。
1）丝杠组件为精密零部件，组装时切勿大力敲打。
2）支座固定端已调整角接触轴承预压，切勿拆卸。
3）丝杠组件的安装平面的平行度。
4）丝杠固定侧及支撑侧需周期性润滑保养。一般使用锂皂基系之润滑油脂。频率以使用时长周期而定。
5）丝杠支座组件当混入异物或水分时，磨损会加快，严重者甚至会导致破损。我司丝杆支座两端皆附有油封，为防止外部混入异物及油脂过快损耗。
6）丝杠支座表面为发黑处理，应尽量避免在潮湿环境中使用，安装时应避免汗手，湿手直接接触产品。安装完及使用中应定期喷淋防锈油进行防锈处理。
